U nastavku predstavljam postupak koji je prikazan i u našem videu: kako u CAM2 softveru uporediti oblak tačaka snimljen ručnim 3D skenerom FARO Leap ST sa nominalnim vrednostima iz CAD modela proizvoda.
1. Poravnanje oblaka tačaka sa modelom

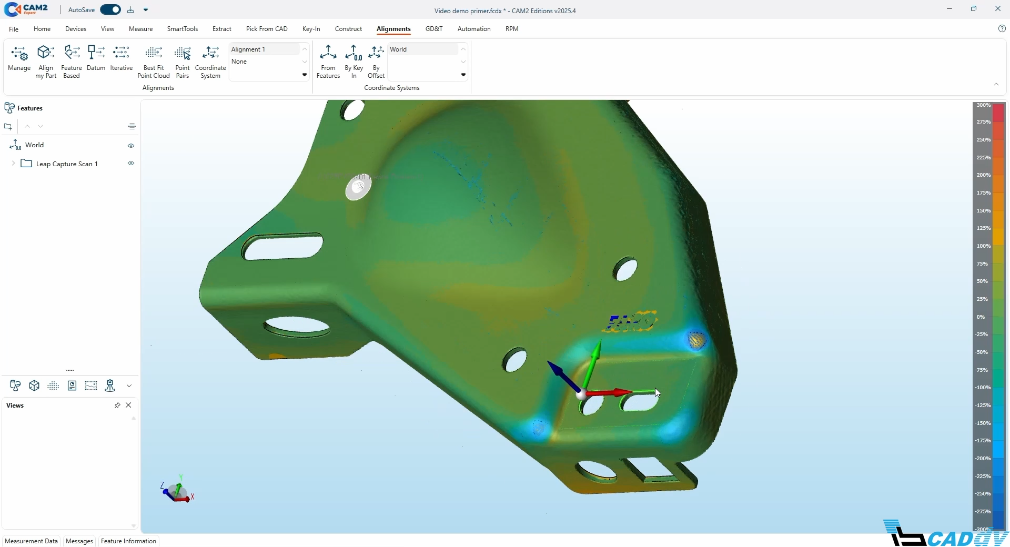

Prvi korak je početno poravnanje skeniranog oblaka tačaka sa CAD modelom. U FARO CAM2 to se radi pomoću komande “Best Fit Point Cloud” koja automatski pronalazi najbolje podudaranje između dve geometrije. Odmah nakon poravnanja, softver prikazuje mapu boja odstupanja:
- Zelena = unutar tolerancije,
- Crvena = iznad gornje granice tolerancije,
- Plava = ispod donje granice tolerancije.
Na ovaj način možemo brzo dobiti pregled gde proizvod odgovara specifikacijama i gde postoje odstupanja.
2. Generisanje karakteristika

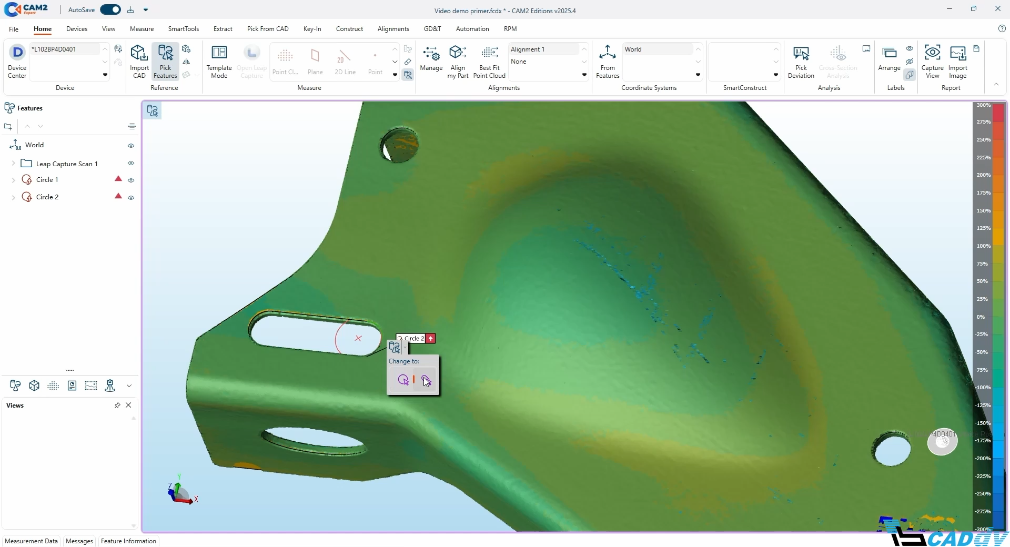

Za precizniju analizu možemo iz oblaka tačaka kreirati karakteristike (npr. krugove, rupe, žlebove). To radimo pomoću komande “Pick Feature”. Kliknemo na obris karakteristike, a softver automatski prepoznaje i izračunava njen položaj. Sve karakteristike su jasno prikupljene u strukturi stabla i opremljene koordinatnim podacima.
3. Preciznije poravnanje

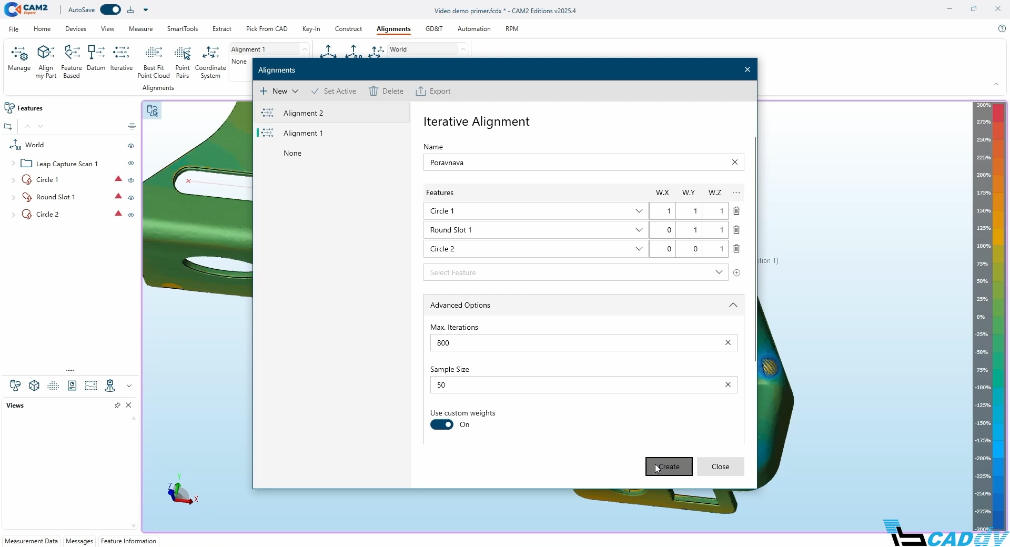

Za još veću tačnost, možemo precizirati početno poravnanje koristeći gradivne blokove generisane u prethodnom koraku. U našem slučaju, naveli smo:
- Centar kruga 1 mora ostati fiksiran,
- Izduženi otvor može da se pomera samo po X osi,
- Centar kruga 2 po X i Y osama.
Ovo osigurava da poravnanje odgovara stvarnim specifikacijama proizvoda.
4. Vizuelizacija odstupanja

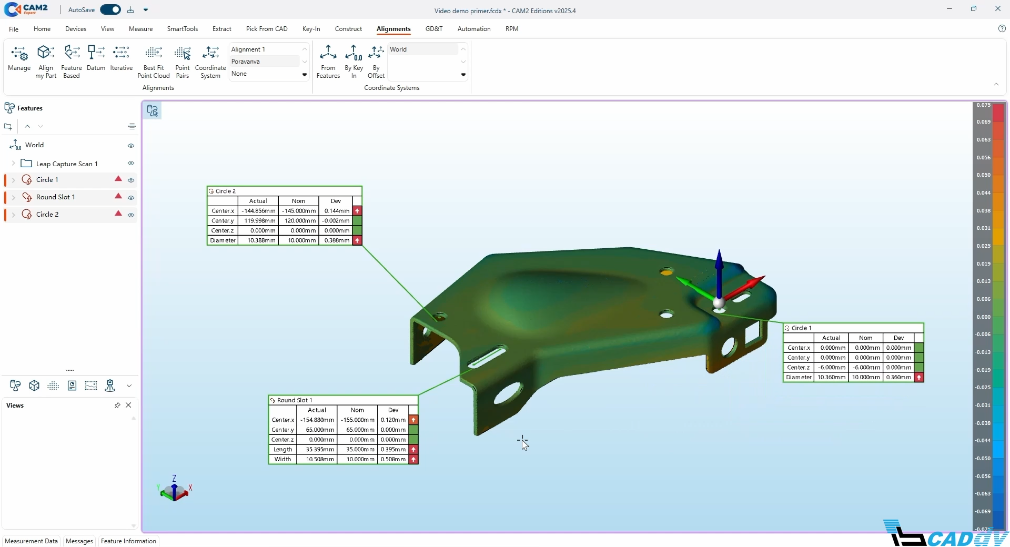

Korisnik može da proveri odstupanje na bilo kojoj tački na površini pomoću komande “Pick Deviation”. Odstupanja su označena bojama i mogu se dodatno opremiti markerima koji su raspoređeni pored područja koja se razmatraju. Ovo čini pregled kvaliteta proizvoda brzim i transparentnim.
5. Izveštaji i izvoz
Konačno, možemo generisati izveštaj koji uključuje sačuvane snimke ekrana i sve ključne informacije o merenjima. FARO CAM2 omogućava izvoz u više formata, od jednostavnog teksta do Excel tabela. Najčešće korišćeni izbor je PDF koji omogućava lako deljenje i arhiviranje.
Zaključak
Softver FARO CAM2 u kombinaciji sa 3D skenerom FARO Leap ST, omogućava precizno, brzo i vizuelno transparentno poređenje između 3D skeniranja i CAD modela. Ovo značajno olakšava kontrolu kvaliteta, štedi vreme i smanjuje mogućnost grešaka.
