Kontrola kvaliteta komponenti od lima je važan deo proizvodnog procesa u mnogim industrijama. Zbog velikog broja ivica, rupa, proreza i površina reza, inspekcija jednog dela može biti dugotrajna, ponavljajuća i osetljiva na unos operatera. Zato je Creaform razvio Sheet Metal Add-on, specijalizovano proširenje za softverski modul Inspection u okviru Creaform Metrology Suite™ paketa.

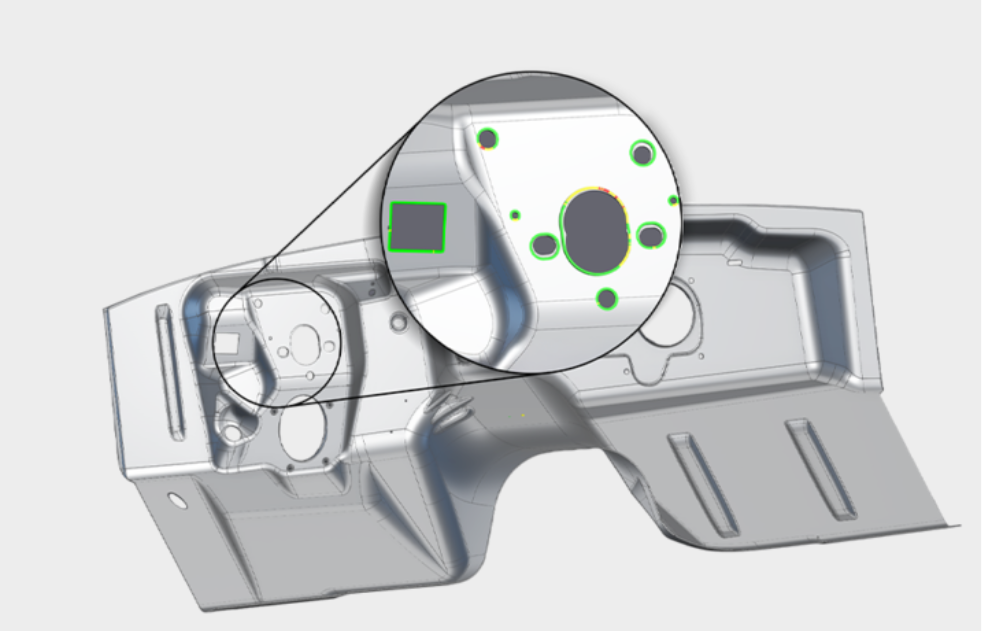

Novo rešenje omogućava visoko ponovljiva i precizna 3D merenja proizvoda od lima i pruža visok nivo poverenja u rezultate 3D skeniranja. Napredni algoritmi za obradu slika automatski prepoznaju karakteristike lima i pojednostavljuju ceo proces inspekcije, bez obzira na korisnika ili uslove okoline.

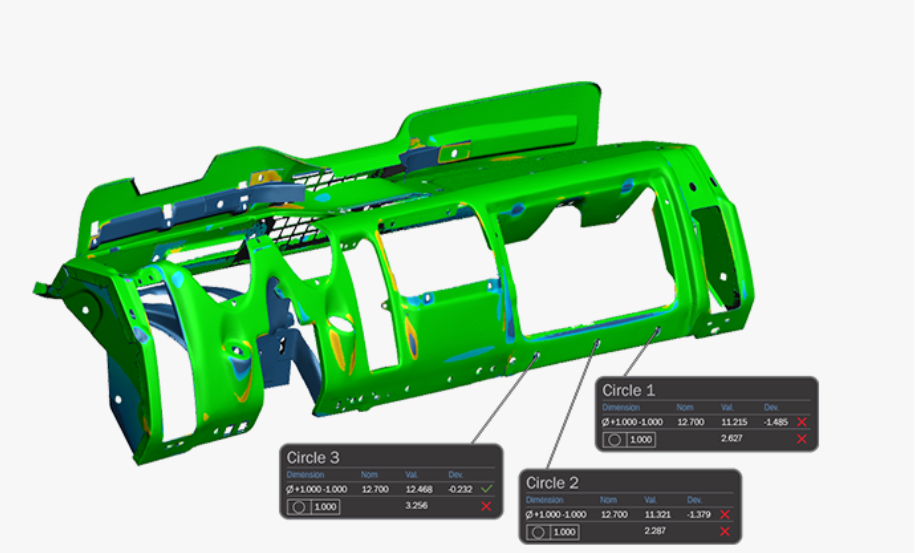

Umesto da meri svaku ivicu, rupu ili prorez kao poseban zadatak, operater može da kreira standardizovan i ponovljiv proces inspekcije za ceo proizvod. Mapa boja omogućava brzu proveru kvaliteta snimljenih podataka pre pripreme konačnog izveštaja, smanjujući mogućnost grešaka i povećavajući pouzdanost rezultata.

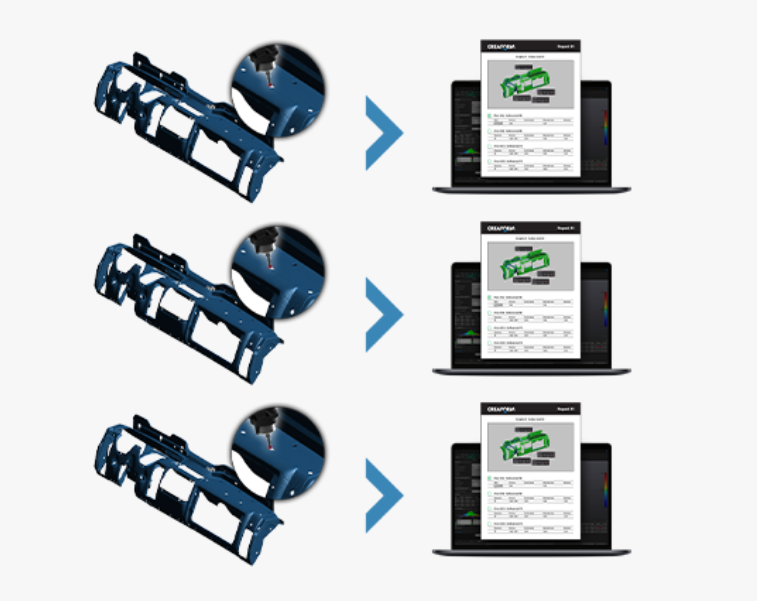

Prednosti su posebno izražene u serijskoj proizvodnji i ponavljajućim inspekcijama, gde se iste komponente moraju kontrolisati iznova i iznova. Jednom pripremljen, postupak inspekcije može se koristiti više puta, što značajno smanjuje vreme pripreme merenja i obezbeđuje konzistentne rezultate između pojedinačnih inspekcija.
Inspection modul, deo Creaform Metrology Suite™ paketa, je sveobuhvatno softversko rešenje za kontrolu kvaliteta i obezbeđivanje kvaliteta. Omogućava Vam da obavljate jednostavne dimenzionalne analize, napredne postupke inspekcije i pripremate detaljne izveštaje u skladu sa GD&T zahtevima. Zahvaljujući intuitivnom korisničkom interfejsu i moćnim funkcijama, već ga koriste hiljade profesionalaca širom sveta.
Tok rada

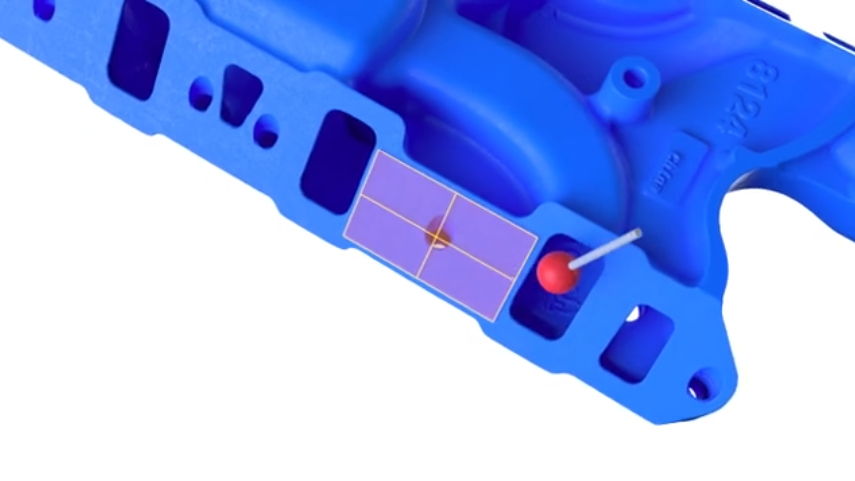

Korak 1: Snimanje 3D merenja
Inspection omogućava prikupljanje podataka korišćenjem različitih metoda merenja:
- 3D skeniranje
- Sondiranje
- Fotogrametrija

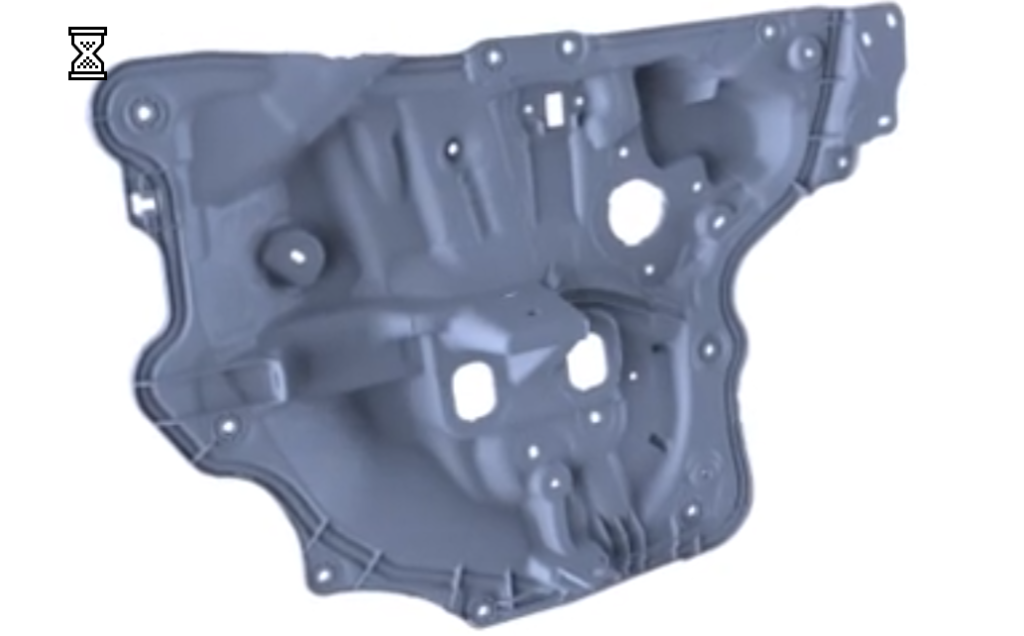

Korak 2: Uvoz referentnih modela
Možete uvesti CAD modele ili mrežne podatke (mesh) da biste uporedili izmerene podatke.

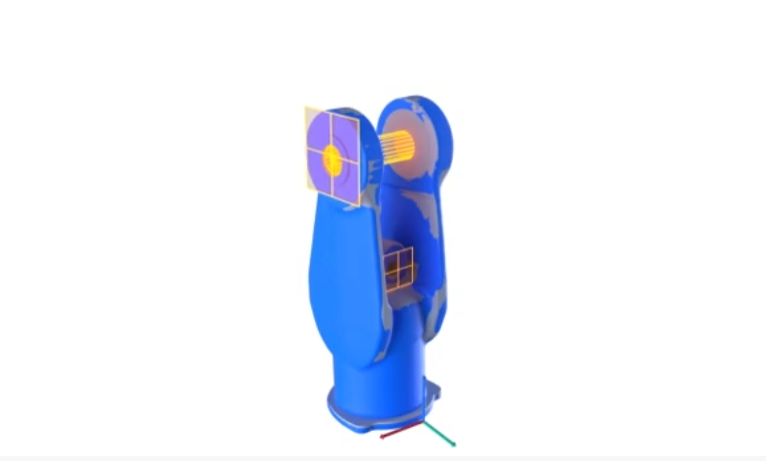

Korak 3: Poravnanje merenja
Softver uključuje napredne alate za precizno poravnanje merenja:
- Best-Fit (najbolje poklapanje)
- Poravnanje na osnovu geometrijskih elemenata
- Datumsko poravnanje
- RPS
Korak 4: Analiza i kontrola
Napredni alati omogućavaju brzo otkrivanje odstupanja i verifikaciju kvaliteta proizvoda:
- Karta razlika u bojama
- Geometrijski elementi
- Sheet Metal Add-on
- Poprečni preseci
- Dimenzionalna merenja
- GD&T analiza

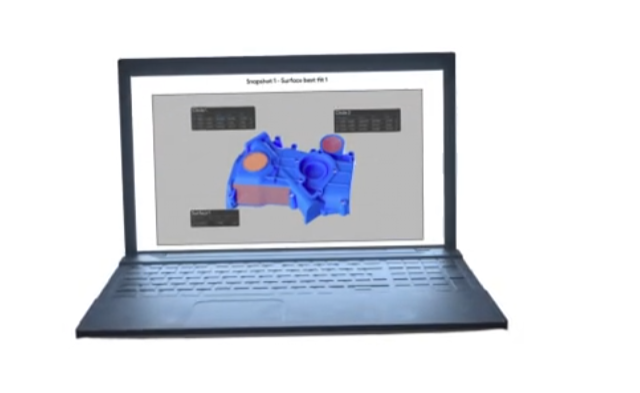

Korak 5: Generisanje izveštaja
Rezultate možete eksportovati u prilagođene izveštaje u PDF, Excel ili CSV formatima.
Korak 6: Automatizacija merenja
Inspection omogućava automatizovanu inspekciju više komada i automatsko prikupljanje rezultata merenja za brže i efikasnije procese.
| Funkcionalnost | Inspection – Analys | Inspection – Quality Control |
|---|---|---|
| Uvoz CAD datoteka (IGES/STEP) | ✓ | ✓ |
| Merenja tačaka (fotogrametrija) | ✓ | |
| Inspekcija mrežnih podataka (3D skeniranje) | ✓ | ✓ |
| Sveobuhvatan set alata za poravnanje merenih elemenata | ✓ | ✓ |
| Sveobuhvatan set alata za dimenzionalnu inspekciju | ✓ | ✓ |
| Alati za generisanje izveštaja | ✓ | ✓ |
| Inspekcija više delova | ✓ | |
| 2D i 3D GD&T analiza | ✓ | |
| NIST sertifikacija | ✓ | ✓ |
| Dodatak za limene delove (Sheet Metal Add-on) | ✓ | ✓ |
Sa Sheet Metal Add-on, korisnici dobijaju još efikasniji alat za inspekciju komponenti od lima, smanjujući vreme merenja, poboljšavajući ponovljivost rezultata i povećavajući poverenje u konačne izveštaje o inspekciji.
