3D skeniranje omogućava konverziju fizičkog proizvoda, komponente ili drugog objekta u digitalne 3D podatke. Umesto merenja pojedinačnih dimenzija tradicionalnim metodama, 3D skener omogućava snimanje oblika i geometrije cele površine, a dobijeni podaci se zatim mogu koristiti za dalju analizu, inspekciju, razvoj ili kreiranje CAD modela.
Shodno tome, 3D skeniranje se danas koristi u brojnim industrijskim sektorima – od kontrole kvaliteta i 3D metrologije do reverznog inženjeringa, razvoja proizvoda i automatizovanih procesa merenja.
Međutim, pri izboru 3D skenera, količina podataka koju može da prikupi nije jedini faktor koji treba uzeti u obzir. Drugi ključni aspekti uključuju veličinu i geometriju proizvoda, potrebnu tačnost, materijal površine, način upotrebe i svrhu merenja.
Kako funkcioniše 3D skeniranje?
Osnovni princip 3D skeniranja je jednostavan: 3D skener snima geometriju fizičkog objekta i pretvara je u digitalne 3D podatke.
Proces se može pojednostaviti na nekoliko koraka:
- Snimanje površine – 3D skener snima geometriju fizičkog proizvoda.
- Kreiranje 3D podataka – pojedinačna snimljena merenja čine skup prostornih podataka.
- Obrada podataka – podaci se objedinjuju i obrađuju u upotrebljiv 3D prikaz objekta.
- Analiza ili dalja upotreba – rezultat se može koristiti za merenje, kontrolu kvaliteta, poređenje sa CAD modelom, reverzni inženjering ili druge zadatke.
Konačni rezultat zavisi od tehnologije i softvera koji se koriste. Stoga, 3D snimak sam po sebi nije nužno gotov CAD model, već je često prvi korak ka njegovom kreiranju.
Koji se podaci dobijaju 3D skeniranjem?
Rezultat 3D skeniranja može se prikazati na različite načine, u zavisnosti od namene.
Oblak tačaka (Point cloud)
Skup prostornih koordinata koje predstavljaju snimljenu površinu objekta. To je jedan od osnovnih rezultata 3D snimanja.
Mreža (Mesh)
Iz oblaka tačaka može se kreirati poligonalna mreža koja predstavlja površinu skeniranog objekta.
Takav 3D model je pogodan za različite zadatke, kao što su vizuelizacija, poređenje geometrije, dalja obrada ili priprema podataka za reverzni inženjering.
CAD model
Ako je cilj kreiranje ili rekonstrukcija parametrijskog modela, podaci 3D skeniranja se moraju dodatno obraditi kako bi se na osnovu njih generisala CAD geometrija.
Zbog toga je važno praviti razliku između 3D snimka, 3D mreže i CAD modela. Svaki od njih predstavlja različitu fazu obrade digitalnih podataka.
Za šta se koristi 3D skeniranje?
Oblasti primene su veoma raznovrsne. U industriji se 3D skeniranje često koristi kada je potrebno brzo snimiti složenu geometriju ili kada se poredi stvarni proizvod sa njegovom predviđenom geometrijom.

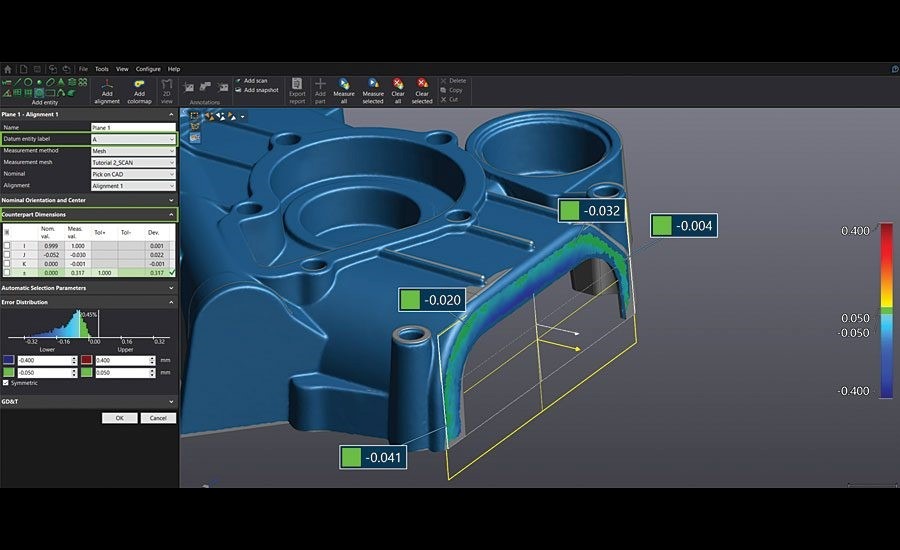

3D merenje i kontrola kvaliteta
Jedna od najčešćih primena je 3D merenje i kontrola kvaliteta.
3D skeniranje nam omogućava da snimimo geometriju proizvoda i uporedimo je sa referentnim podacima, kao što je CAD model. To omogućava proveru dimenzija, geometrije i odstupanja proizvoda.
Dobijeni 3D podaci se mogu koristiti za:
- proveru dimenzija,
- analizu geometrijskih odstupanja,
- poređenje proizvoda sa CAD modelom,
- kontrolu proizvoda i komponenti,
- izradu izveštaja o merenju.
Više informacija o upotrebi 3D skenera u ove svrhe možete pronaći na stranici 3D merenje i kontrola kvaliteta pomoću industrijskih 3D skenera.
Reverzni inženjering
Još jedna važna oblast je reverzni inženjering.
Ukoliko ne postoji odgovarajući CAD model ili tehnička dokumentacija za postojeći fizički proizvod, njegova geometrija se može snimiti pomoću 3D skenera.
Proces može obuhvatati sledeće korake:
Fizički proizvod → 3D skeniranje → Obrada podataka → Rekonstrukcija geometrije → CAD model
Ovo je korisno za digitalizaciju postojećih proizvoda, proizvodnju rezervnih delova, unapređenje proizvoda, izradu alata i druge situacije koje zahtevaju izdvajanje digitalnih podataka iz fizičkog proizvoda.
Više informacija o ovom procesu možete pronaći na stranici Reverzni inženjering pomoću 3D skeniranja.
Razvoj i unapređenje proizvoda
3D skeniranje se takođe može koristiti u razvoju proizvoda.
Fizički prototip se može skenirati, a dobijeni podaci mogu poslužiti kao osnova za dalju analizu ili razvoj. To nam omogućava da povežemo fizički proizvod sa procesom digitalnog razvoja.
3D podaci mogu biti korisni i za:
- poređenje prototipova,
- proveru izmena na proizvodu,
- digitalizaciju postojećih komponenti,
- uklapanje novih komponenti sa postojećim,
- dokumentovanje fizičkih proizvoda.

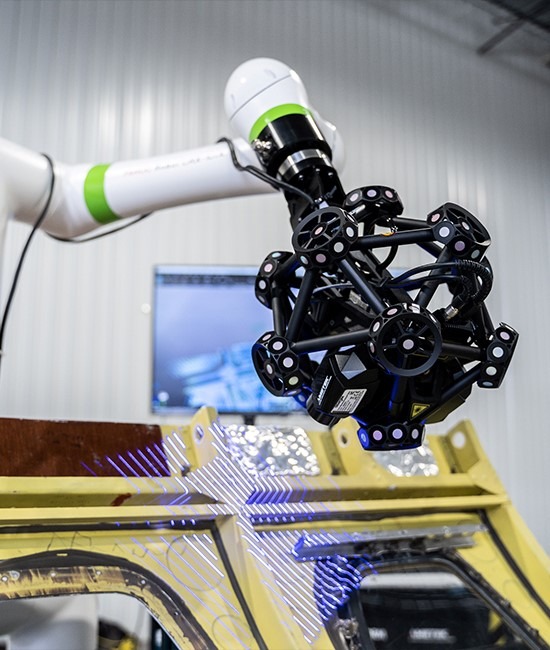

Automatizovano 3D skeniranje
Kada je potrebno često sprovoditi isti ili sličan proces merenja, automatizovano ili robotsko 3D skeniranje postaje praktična opcija.
Umesto ručnog obavljanja svakog merenja, 3D skener se može integrisati u robotsku mernu ćeliju. Ovaj pristup je posebno pogodan za proizvodna okruženja u kojima su ponovljivost procesa merenja i veliki obim merenja od ključnog značaja.
Automatizacija takođe omogućava povezivanje 3D skeniranja sa softverom za merenje, pripremom mernih programa i naknadnom analizom podataka.
Više informacija o ovoj opciji možete pronaći na stranici Automatizovana kontrola kvaliteta pomoću robotskog 3D skeniranja.
Koje vrste 3D skenera postoje?
3D skeneri se razlikuju po dizajnu, tehnologiji snimanja, načinu upotrebe i nameni.
Na osnovu načina upotrebe, mogu se okvirno klasifikovati na sledeći način:
Ručni 3D skeneri
Operater može pomerati ručni 3D skener oko objekta, postepeno snimajući njegovu površinu.
Glavna prednost ovog pristupa je mobilnost i fleksibilnost pri radu sa različitim proizvodima i mernim zadacima.
Shodno tome, ručni 3D skeneri su idealni za raznovrsne industrijske primene, kao što su kontrola kvaliteta, metrologija, razvoj proizvoda i reverzni inženjering.
Pogledajte Creaform ručne 3D skenere.
Automatizovani i robotski 3D skeneri
Kod automatizovanog 3D skeniranja, skener je integrisan sa robotskim sistemom ili drugim automatizovanim mernim rešenjem. Takvi sistemi omogućavaju automatizaciju procesa prikupljanja podataka i merenja, a prvenstveno su namenjeni za ponavljajuće industrijske procese.
Kako odabrati pravi 3D skener?
Prilikom izbora 3D skenera, nije dovoljno samo pitati koji model ima najviše funkcija. Prvo morate odrediti šta želite da merite i šta nameravate da radite sa prikupljenim podacima.
Ključni faktori uključuju:
- Veličina proizvoda
Za male komponente potreban Vam je drugačiji sistem nego za velike industrijske proizvode ili konstrukcije.
- Zahtevana tačnost
Ako će se podaci koristiti za kontrolu kvaliteta i merenje dimenzija, mogućnosti sistema moraju zadovoljiti zahteve konkretnog mernog zadatka.
- Geometrija proizvoda
Složeni oblici, duboki elementi, ivice i sitni detalji mogu uticati na izbor tehnologije i metode snimanja.
- Materijal i površina
Različiti materijali i površine mogu predstavljati posebne izazove za 3D snimanje. Stoga, izbor tehnologije mora biti prilagođen konkretnim proizvodima.
- Prenosivost
Ako se merenja obavljaju direktno u proizvodnom pogonu, na velikim proizvodima ili na različitim lokacijama, prenosivi ili ručni 3D skener može biti praktično rešenje.
- Namena
Najvažnije pitanje je šta želite da radite sa snimkom.
Da li Vam je potrebno:
- merenje dimenzija,
- kontrola kvaliteta,
- poređenje sa CAD modelom,
- reverzni inženjering,
- digitalizacija proizvoda,
- razvoj proizvoda,
- ili automatizovani proces merenja?
Odgovor na ovo pitanje često određuje koji tip 3D skenera je najpogodniji.

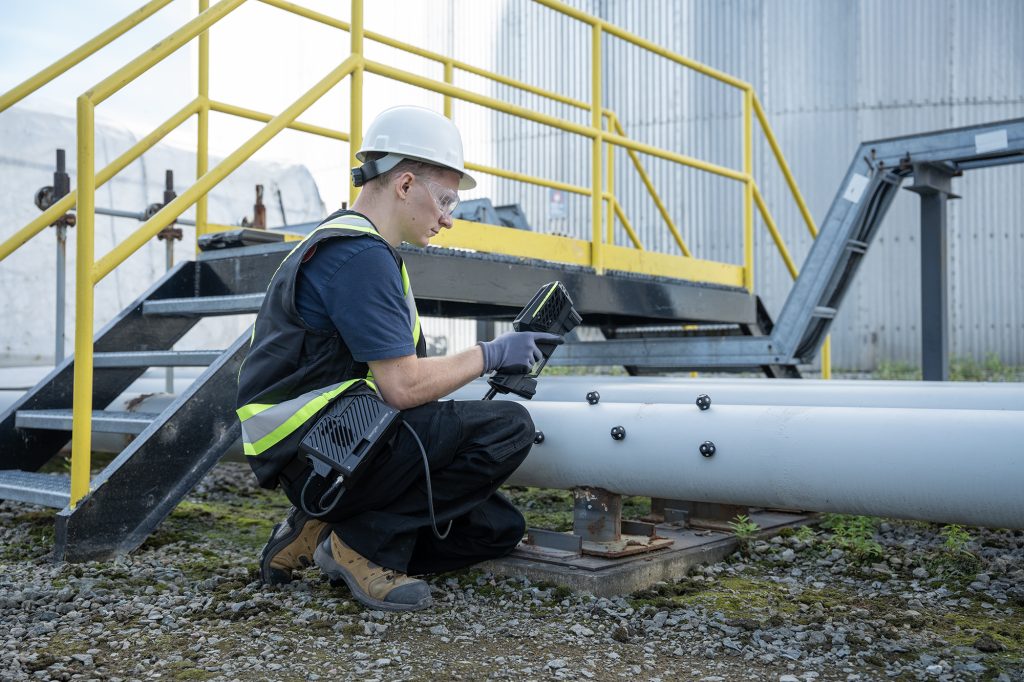

Industrijsko 3D skeniranje
Industrijsko 3D skeniranje je od posebnog značaja jer omogućava snimanje složenih geometrijskih oblika u digitalnom formatu, koji se zatim mogu koristiti u različitim fazama procesa proizvodnje i razvoja.
Oblasti primene uključuju:
- automobilsku industriju,
- izradu alata,
- mašinstvo,
- proizvodnju komponenti,
- razvoj proizvoda,
- kontrolu kvaliteta,
- održavanje i servisiranje,
- kao i proizvodnju ili rekonstrukciju rezervnih delova.
U tom kontekstu, 3D skeniranje nije samo metod za kreiranje 3D modela. U industrijskom okruženju ono prvenstveno služi kao alat za prikupljanje dragocenih dimenzionalnih i geometrijskih podataka.
Ovi podaci premošćuju jaz između fizičkog proizvoda i digitalnog procesa — obuhvatajući sve, od kontrole kvaliteta i razvoja do reverznog inženjeringa.
Nisu sve primene 3D skeniranja iste
Prilikom izbora sistema, često se postavlja pitanje: “Koji 3D skener je najbolji?”
U praksi je važnije pitanje: “Koji 3D skener odgovara našem proizvodu, zadatku merenja i proizvodnom procesu?”
3D skener pogodan za brzu inspekciju velikih komponenti nije nužno optimalan izbor za male, složene delove. Isto tako, rešenje za ručna, pojedinačna merenja razlikuje se od onog namenjenog integraciji u automatizovano proizvodno okruženje.
Stoga, profesionalno 3D skeniranje zahteva sveobuhvatan pristup celom procesu – od prikupljanja podataka do analize i konačne primene.
Želite da saznate koji 3D skener je pravi izbor za Vas?
Prilikom izbora industrijskog 3D skenera, najbolje je poći od konkretne primene: šta merite, kakva je priroda proizvoda, koji je zahtevani nivo tačnosti i kako nameravate da koristite prikupljene 3D podatke.
IB-CADDY nudi Creaform rešenja za širok spektar industrijskih primena, od ručnog 3D skeniranja i merenja do kontrole kvaliteta, reverznog inženjeringa i automatizovanog 3D skeniranja.
Otkrijte mogućnosti:
Creaform ručni 3D skeneri
Istražite rešenja za mobilno industrijsko 3D skeniranje.
3D merenje i kontrola kvaliteta
Pogledajte opcije za dimenzionu inspekciju i analizu odstupanja.
Reverzni inženjering pomoću 3D skeniranja
Saznajte više o procesu pretvaranja fizičkog proizvoda u digitalne 3D podatke i CAD model.
Automatizovana kontrola kvaliteta uz robotsko 3D skeniranje
Istražite opcije za automatizovano 3D merenje i robotsku kontrolu kvaliteta.
